手持气动砸号机SR-ZM







一、字头配置:

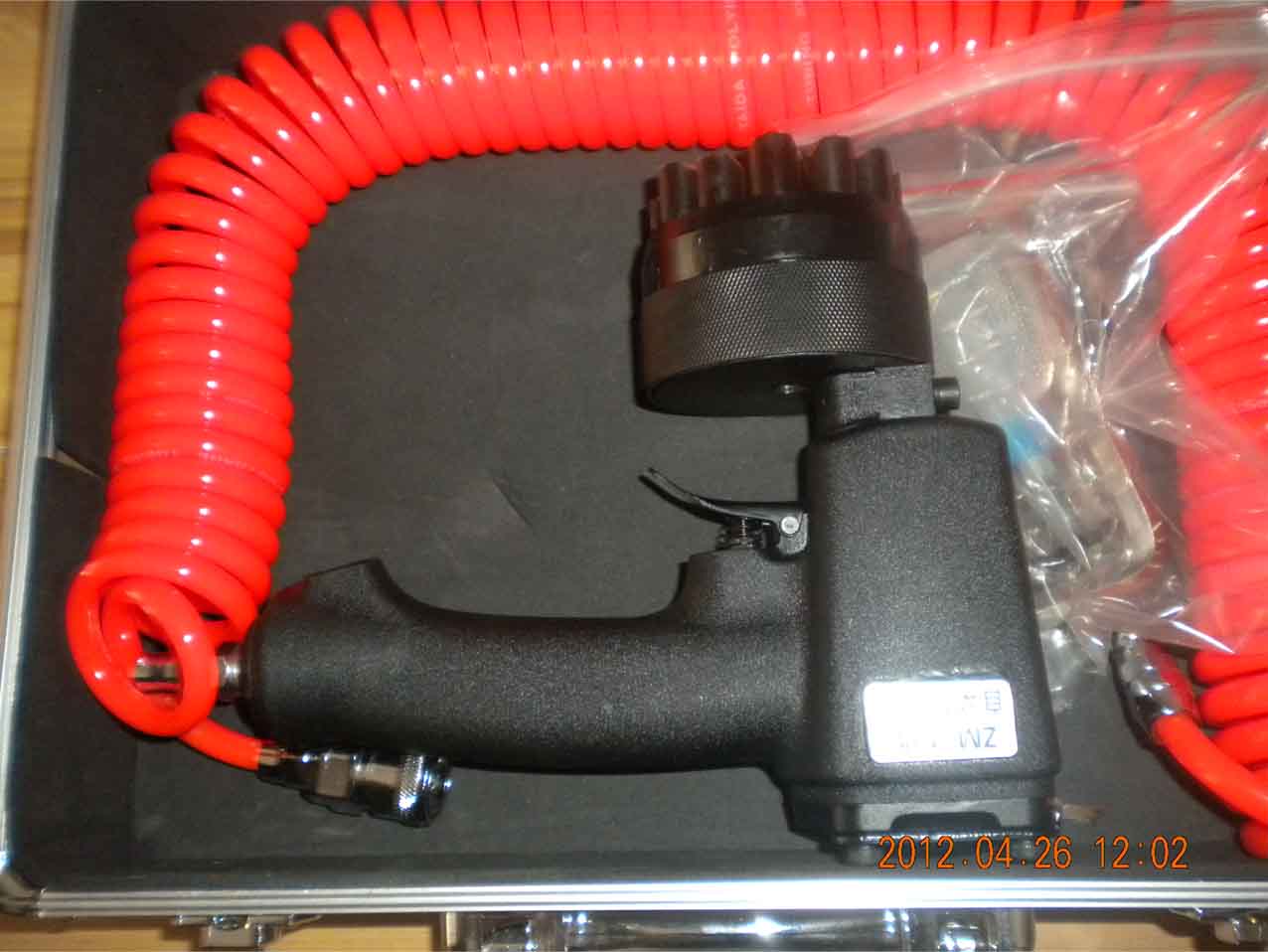

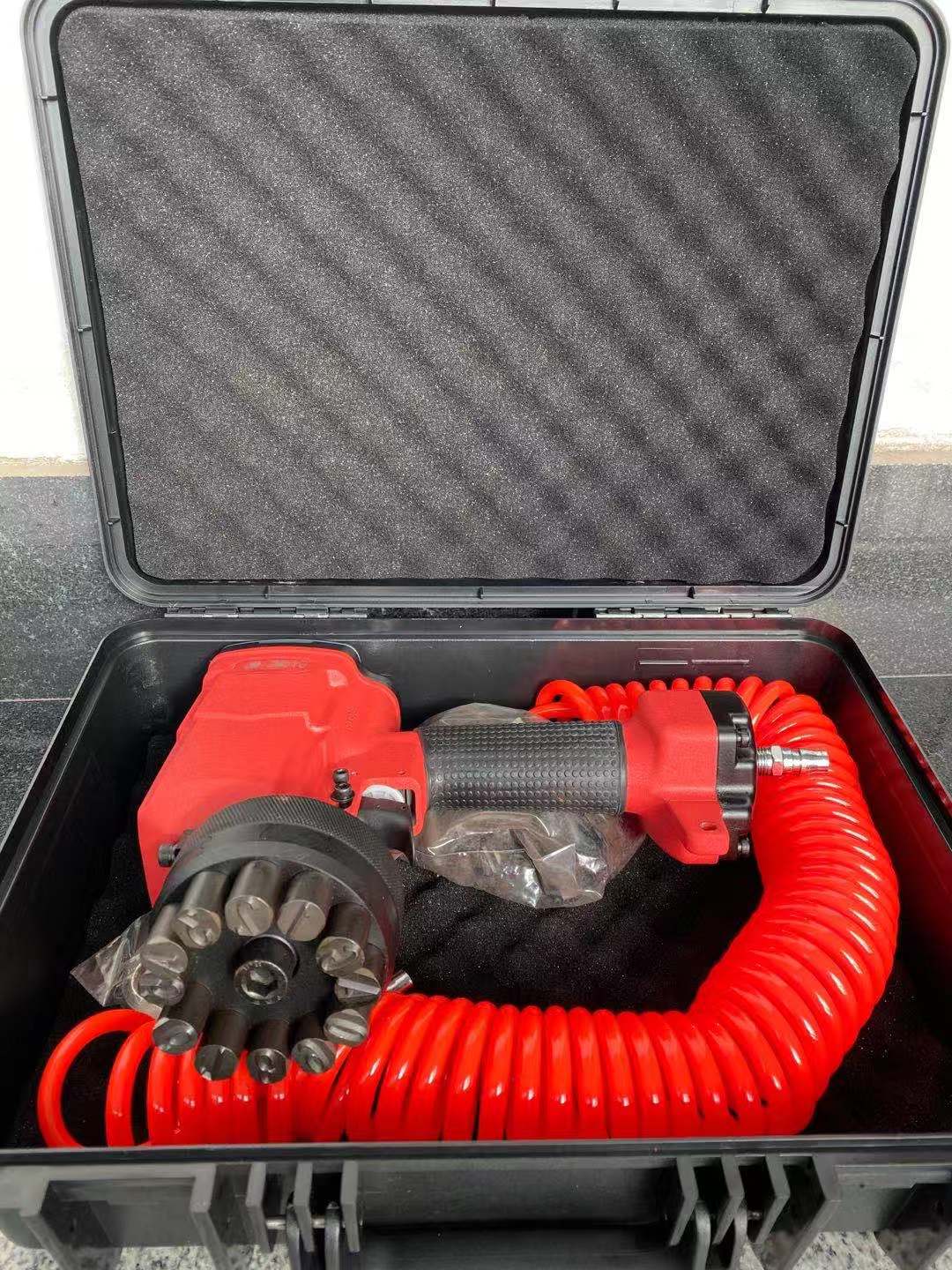

转盘式砸号机12个字头字头内容任意选配,一般是0-9数字,外加两个字母。

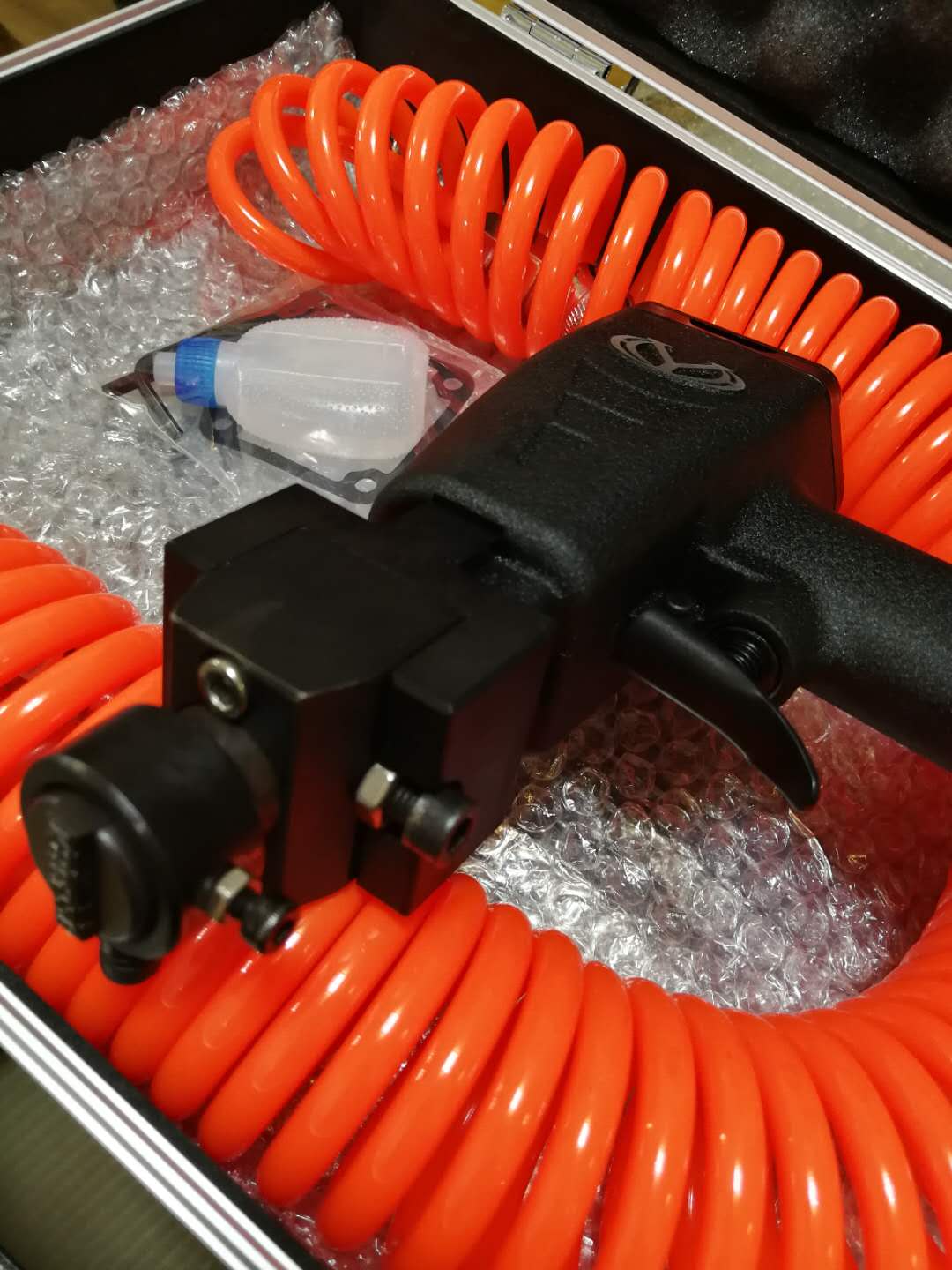

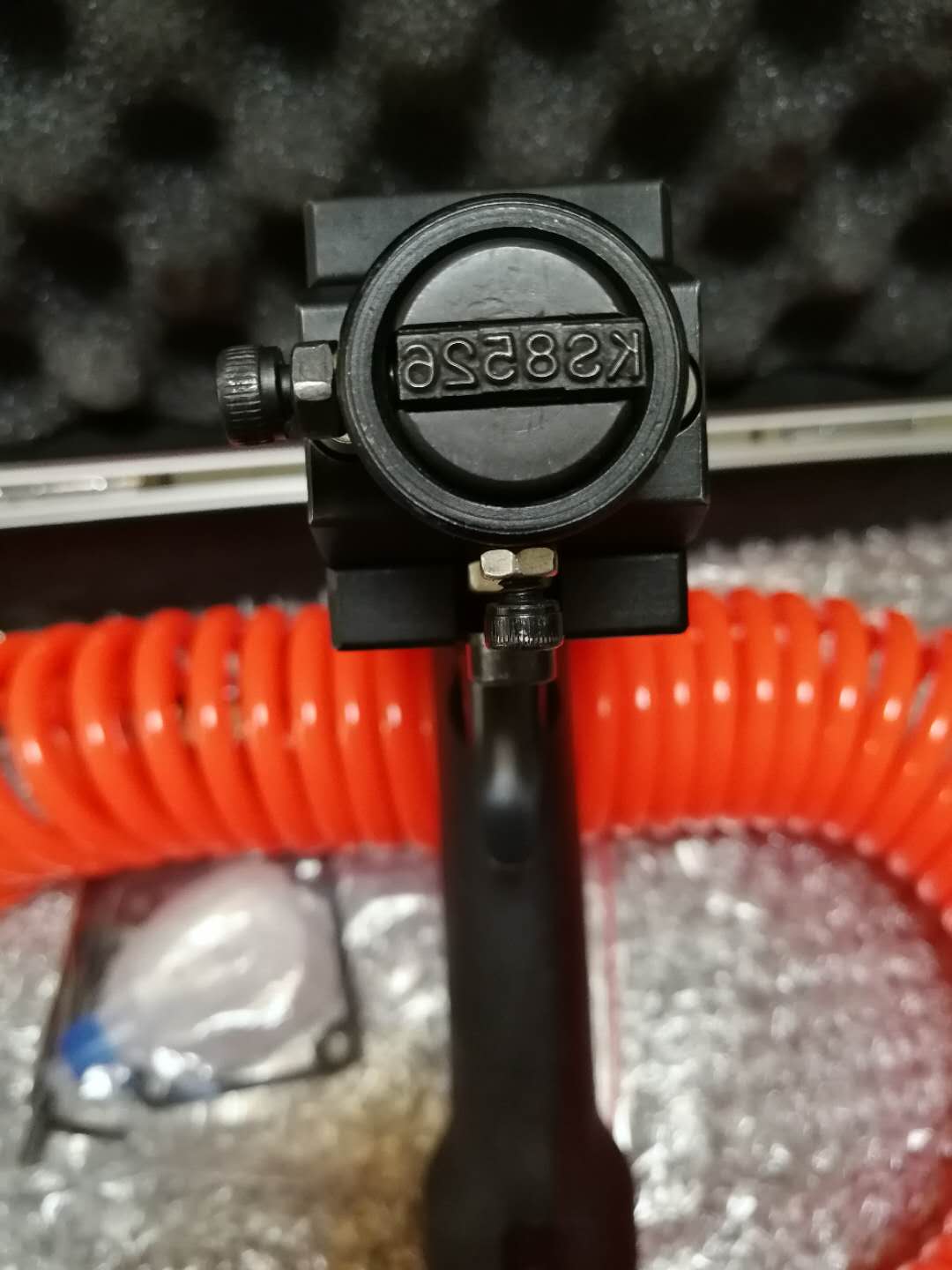

单字头砸号机带12个字头,字头内容任意选配

 型号:手持砸号机(又名自动打号机)SR-ZM系列



名称

型号

打印字头高度

重量(kg)

外观尺寸(mm)

备注

手持砸号机

SR-ZS-4

4mm

1.4

200*150*50


手持砸号机

SR-ZM-6

6mm

1.7

230*180*67


手持砸号机

SR-ZM-8

8mm

2.05

230*180*74


手持砸号机

SR-ZM-10

10mm

2.2

230*180*74


手持砸号机

SR-ZS-12

12mm

3.2

300*230*83


二、技术参数

工作压力:0.6-0.8Mpa

钢字头:12个

字号:4mm、6mm、8mm、10mm 也可根据客户要求定制不同规格的字高,最高为12mm。

字体:实体,也可定制点阵字体。打标形式:转盘式,也可定做单字头机或者双字头机

气动砸号机产品特点:

    广泛应用于汽车及零部件生产,高压容器制造商,航天,轮船,铁路,轨道交通 大型钢结构等相关企业。主体是具有较高冲击力的气缸构成,标头安装各种规格的钢字模。通过高速冲击将钢字模冲击到待打标件上面。特别适合工位号、流水号、产品序列号、生产日期等领域的永久标识。是传统手持钢印打标的良好替代方案。
   气动砸号机打标,日常维护成本低,除了钢字模使用一定年限后需要更换。其它极少出现问题。
  根据需要,可为客户提供零件打标测试。

三、使用说明:

1、气动打号机用风管和接头与压缩空气相连,压力达到0.6-0.8Mpa时即可使用,操作时,将字码转盘的某字转至正上方后,扣动板柄即可实现。

2、字码转盘中有10个数字号和2个英文字母,当您需要打“8”时,将字码转盘的“8”字转至正上方后击打。

3、自动打号机采用安全的防护技术,即使在空打时也不必担心意外伤害,为保证使用效果,在使用时必须对正被打工件,按下后才能击打。

4、使用时右手操作打号机对准工件,左手放在打号机尾部,用点力量按住可以打的更清晰。

5、工件如果是平面,将打号机自然放上去就可以了,如果是小平面或曲面,应注意对准,否则可能打印的字码字迹不均匀。



四、产品特点:

1、整机一体化,小巧,只需气源,操作简单、方便。

2、SR-ZM系列气动打号机使用空气压缩机气体(建议使用0.7Mpa左右的压缩气体,不干净的气体会缩短使用寿命)

3、字码转盘中有10个数字号和2个英文字母,当需要打某字时,将字码转盘的某字转至上方后击打.客户可根据需要选择这12个字符单字头机直接将字码对准要打标的位置,直接扣动扳机即可。

    4、钢字头由合金钢特制,抗打压,耐磨。

    5、 本打号机适合打标的金属件的洛氏强度为58左右,打号机使用次数为100万次(普碳钢)左右打标。

     6、字头为T型设计,为了更好的安全使用,防止字头飞出,误伤到操作人员。

      7、字头采用特殊工艺制造,保证了字头的耐用,延长使用寿命。正常情况下,每个字头的打击次数为10万次左右,视不同材质而定。

      7、字头拆卸方便,为了方便客户使用,特配备了内六方,如果客户需要更换字头的话,就用内六方把转盘上的螺丝快速卸下即可。

      8、砸号机长时间使用时,注意保养,防止击打无力,可用配带的润滑油,把把手和气管连接处打开,从气管入口处滴入几滴润滑油即可。

      9、气管的配置长度为9m,可满足客户的工作使用长度范围,如不够使用,可以直接外连气管,气管的接头为标准接头。

10、本产品适合于任意大小板材的数字、字母、批号的打标等。



五、注意事项

1、使用前,务必详阅本公司的气动打号机的使用说明书。

2、只能使用压缩空气,使用压力绝对不能超过0.8Mpa。

3、试用前,务必确定空气压缩机的压方表是否正确可靠,以免超压使用造成伤害。

4、使用打号机时,注意戴好目镜和防护手套,以确保操作人员的安全。

5、严禁使用氧气等易燃气体,或以高压气体压缩机为气动打号机的动力来源。

6、更换钢字头时,务必先卸下空气接头,并严禁扣动扳机。

7、工作时严禁将转盘指向自己或他人,避免造成伤害。

8、操作时,严禁靠近易燃爆品,不要在易造成腐蚀、锈蚀和粉尘严重等恶劣环境下工作。

9、请小心使用并爱护好工具,不要随意敲打、摔碰、打空枪,以免造成工具损坏。

10、打号机不使用可检修时,应断开气源。

11、未按本使用说明书操作或违反常规操作,若发生任何伤害或意外情况,均与本公司产品无关,本公司不负任何责任。

六、装箱清单:

序号

名称

单位

数量

备注

01

优质气管

1

10m*φ5mm*φ8mm

02

液压油

1


03

橡胶垫圈

2


04

内六方

1

φ10mm

05

内六方

1

φ4mm

06

主机

1


07

外包装箱

1


08

说明书

1
